Tuotteen nimi

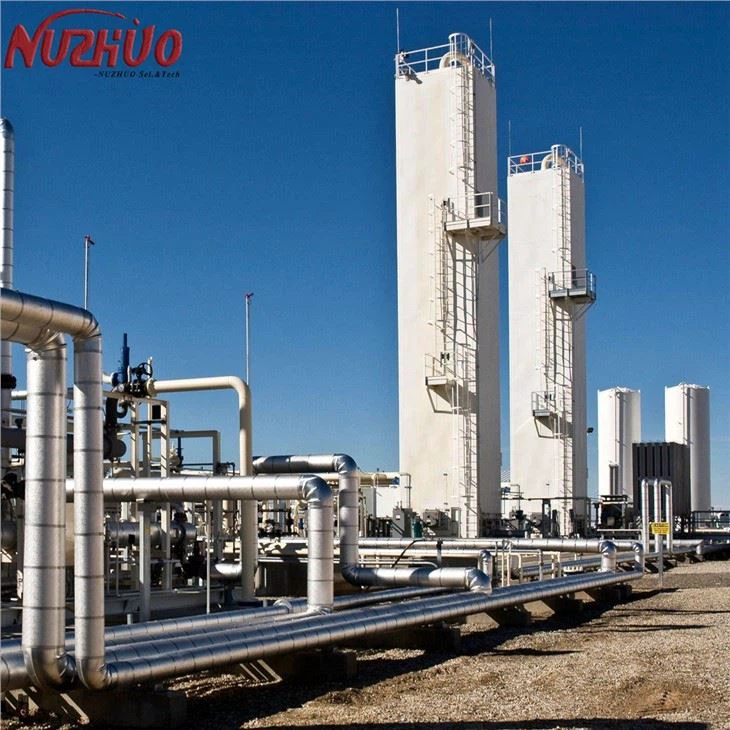

Kryogeeninen ilmanerotusyksikkö

Hapen puhtaus

99.6%-99.8%

Tuotanto

50-30000N3/h

Typen puhtaus

99.9% - 99.999%

Merkki

Nuzhuo

Malli

Nzdonar

Pääosassa

Ilmakompressorijärjestelmä, esilähtöisjärjestelmä, ilmanpuhdistusjärjestelmä, fraktiointipylväsjärjestelmä, turbolaajennusjärjestelmä, täyttöjärjestelmä, instrumentti ja sähköohjausjärjestelmä

Sovelluskenttä

Sairaala- ja teollisuuskäyttö

Ilmakompressorijärjestelmä

Tuodut keskipakoisen ilmakompressorin, korkean hyötysuhteen, alhaisen kulutuksen, vakaan ja luotettavan toiminnan, voi valita tuodun Atlas -tuotemerkin .

Ilmakäytävä yksikkö

Ilma on esilähetetty 5-10 ºC esilähtöyksikössä, ja kosteus erotetaan . Alkuperäinen tuodut ruuvinjäähdytyskompressori ja ilmastointiyksikkö yhdistettynä kaikkiin tuoduihin jäähdytyskomponenteihin on varustettu vesierottimella, manuaalisella ja tuotulla automaattisella tyhjennysvedellä.}}}}}}

Ilmanpuhdistusjärjestelmä

Molekyyliseulan puhdistajan . puristetun kosteuden, hiilidioksidin ja paineilman hiilidionebonien poistaminen . käyttää pystysuuntaista yksikerroksista sänkyä yksinkertaisella ja luotettavalla rakenteella ja alhaisella vastushäviöllä; Sisäänrakennettu suodatin, puhaltaa ja puhdistajan uudistaminen samanaikaisesti; Korkean tehokkuuden sähkölämmitin varmistaa molekyyliseulan täydellisen uudistumisen .

Fraktiointilaatikko (kylmälaatikko)

Operaatio on yksinkertainen, nopea ja yksinkertainen . omaksua alumiinilevy-fin-lämmönvaihdin, alumiini-konvektio-seulevytorni, koko fraktiointitorni-laitteiden putkistossa. Putkilinja omaksuu argonin kaarihitsauksen, kylmän laatikon tornin rungon ja pääputken, joka on valmistettu voimakkaan alumiini-laitteiden tai satama-teräksen lisäämiseksi, vähennät putkilinjan.}} Kylmän laatikon putket ja venttiilinkiinnikkeet on valmistettava ruostumattomasta teräksestä tai alumiiniseoksesta . Kylmälaatikko rakenne takaa seismisen ja tuulenkestävyyden kokonaislujuuden ja vaatimukset ja takaa kylmän laatikon . kuormituskapasiteetin.

Turbopaketti

Ilma laajenee ja jäähtyy turbolaajennuksessa ja tarjoaa laitteen vaatiman jäähdytyskapasiteetin . Turbo -laajennus käyttää kaasulaakeria, joka on yksinkertainen ja luotettava, helppokäyttöinen ja korkea hyötysuhde . Kylmä laatikko on asetettu erikseen helpon ylläpitoon .}}}}}}}}}}}

Instrumentti- ja sähköohjausjärjestelmä

Siemens Tuod -tuotemerkki, täysin automaattinen tuotantojärjestelmä, digitaalinen ohjausjärjestelmä

Laitteiden asettelun piirtäminen (maa- ja vesirakennussuunnittelun mukaan), prosessiputkistopiirrokset, instrumentin sähkösuunnittelupiirrokset jne. .

Nzdo

Happi

50 - 3000

99.6% - 99.8%

Nzdn

Typpi, nestemäinen typpi

50 - 3000

99.9%-99.999%

Nzdon

Happi, typpi, nestemäinen happi,

Nestemäinen typpi

50 - 3000

Happi: 99,6% - 99.8%

Typpi: 99,9%-99.999%

Nzdonar

Happi, typpi, argoni

Nestemäinen happi, nestemäinen typpi, nestemäinen argoni

O2, N2: 50 - 3000

AR: 5 - 90

Happi: 99,6% - 99.8%

Typpi: 99,9%-99.999%

Argon: 1.5ppm o 2+4 ppm N2

1

Ilmanpakkausjärjestelmä

Ilma painetaan 0.5-0.7 MPa ilmakompressorilla, tuotu keskipako -ilmakompressori, korkea hyötysuhde, alhainen kulutus, vakaa ja luotettava toiminta

2

Esilähtöjärjestelmä

Ilma on esilähetetty 5-10 ºC esilähtöyksikössä, ja kosteus erotetaan . Alkuperäinen tuodut ruuvinjäähdytyskompressori ja ilmastointiyksikkö yhdistettynä kaikkiin tuoduihin jäähdytyskomponenteihin on varustettu vesierottimella, manuaalisella ja tuotulla automaattisella tyhjennysvedellä.}}}}}}

3

Ilmanpuhdistusjärjestelmä

Molekyyliseulan puhdistajan . puristetun kosteuden, hiilidioksidin ja paineilman hiilidionebonien poistaminen . käyttää pystysuuntaista yksikerroksista sänkyä yksinkertaisella ja luotettavalla rakenteella ja alhaisella vastushäviöllä; Sisäänrakennettu suodatin, puhaltaa ja puhdistajan uudistaminen samanaikaisesti; Korkean tehokkuuden sähkölämmitin varmistaa molekyyliseulan täydellisen uudistumisen

4

Fraktiointipylväsjärjestelmä (kylmä laatikko)

Murtoilevan tornin lämmitys, jäähdytys, nestemäinen kertyminen ja puhdistaminen voidaan suorittaa yhdellä tavalla, ja toiminta on yksinkertaista, nopeaa ja helppoa {. omaksua alumiinilevy-laitteiden lämmönvaihdin, alumiinirvektioseula-levyn torni, koko fraktiointitorni-putkilinja omaksuu argon kaarihitsauksen, tornin varakkeessa tai pääputkessa. Putkilinjan . vääntövaurioiden vahvuus, kylmän laatikon laitteiden kiinnikkeet, putket ja venttiilinkiinnike on valmistettava ruostumattomasta teräksestä tai alumiiniseoksesta . Kylmälaatikko on eristetty helmihiekalla ja kuonan villalla varmistaaksesi, että kylmäkapasiteetti ja minimisoitu.}}}}}}}}}} -laatikkojen takuut ja vaatimusten kokonaisvakuutus ja säilytyskokoukset ja säilytyskokoukset ja sen kokonaisvakuutukset. Tuulenkestävyys, ja takaa kylmän laatikon . kuormituskykyä, kun kylmälaatikko on käynnissä, se on varustettu ilmatiiviillä suojaus- ja turvallisuuslaitteilla . Kylmän laatikon päälaitteet on varustettu sähköstaattisella maadoituksella . Kylmäventtiilin ja putkilinjan putkilinja {11

5

Turbo Expander -järjestelmä

Ilma laajenee ja jäähtyy turbolaajennuksessa ja tarjoaa laitteen vaatiman jäähdytyskapasiteetin . Turbo -laajennus käyttää kaasulaakeria, joka on yksinkertainen ja luotettava, helppokäyttöinen ja korkea hyötysuhde . Kylmä laatikko on asetettu erikseen helpon ylläpitoon .}}}}}}}}}}}

6

Lämmönvaihtojärjestelmä

Ilmavaihto lämpöä refluksoivan hapen, typen ja likaisen typen kanssa fraktiointitornin lämmönvaihtimessa, ja se jäähdytetään lähellä nesteytyslämpötilaa, ja refluksoitu happi, typpi ja likainen typpi lämmötään toistuvasti ympäristön lämpötilaan;

6

Täyttöjärjestelmä

Yhden kaasun tuotanto: Sisäinen puristusprosessi (kryogeeninen nestemäinen pumppu, korkeapainehöyry, täyttöjako) .

Multi-kaasun tuotanto: Ulkoinen puristusprosessi (happi- ja typpi- ja argon-tehosterokotus, jakoputki) .

7

Instrumentti- ja sähköohjausjärjestelmä

Siemensin tuonti tuotemerkki, täysin automaattinen tuotantojärjestelmä, digitaalinen ohjausjärjestelmä

8

Toiset

Laitteiden asettelun piirtäminen (maa- ja vesirakennussuunnittelun mukaan), prosessiputkien suunnittelupiirrokset, instrumentin sähkösuunnittelupiirrokset jne. .
